Indikátor 10LED Rx 5 článok JR065/5 (F815-7)

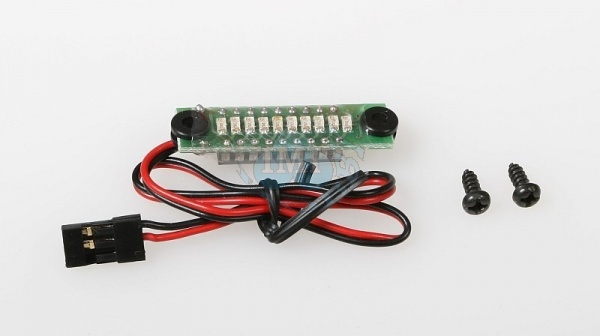

Stĺpcový indikátor napätia ("bežiaci bod") pre Ni-XX akumulátorové sady so 4 článkami s 10 LED. Indikátor sa napája z meraného akumulátora, je vybavený pätkami s gumovými priechodkami na priskrutkovanie na vhodné miesto modelu.

Indikátor sa pripája dvojžilovým káblikom so štandardným servokonektorom Hitec/JR napr. do voľného kanálu na prijímači. Stĺpec s 10 LED s expandovanou stupnicou umožňuje odlíšiť články plne nabité (napätie nad 6,4 V), čiastočne nabité, vybité (5,7-6,0 V) a nebezpečne vybité (pod 5,5 V) naprázdno aj pri zaťažení ( ak zahýbete niekoľkými servami naraz, a stĺpec výrazne "spadne" dole do oblasti "vybitej", určite už nemáte energiu na ďalší vzlet).

Napäťové úrovne sú indikované štýlom "bežiaci bod", s jednou svietiacou LED. Tento spôsob signalizácie zaručuje minimálny prúdový odber nutný na vlastnú činnosť indikátora a navyše umožňuje indikovať väčší počet úrovní - pokiaľ svietia naraz dve LED, je napätie na polovici medzi úrovňami prislúchajúcimi jednotlivým LED.

Orientačná tabuľka indikovaných napäťových úrovní

LED č.: Farba LED Rozsvieti sa pri:
1 červená 5,3 V
2 červená 5,4 V
3 červená 5,5 V
4 žltá 5,7 V
5 zelená 5,8 V
6 zelená 5,9 V
7 zelená 6,0 V
8 zelená 6,1 V
9 zelená 6,2 V
10 zelená 6,4 V

Pozn.: uvedené napäťové úrovne sú iba orientačné. Vzhľadom na výbornú stabilitu a presnosť merania použitého integrovaného obvodu si môžete v prípade potreby indikátor presne ociachovať s pomocou dobrého voltmetra a regulovaného zdroja napätia.

Napätie [V] 0 - 7.5
Dĺžka [mm] 39
Šírka [mm] 12
Výška [mm] 7
Hmotnosť [g] 4.5
