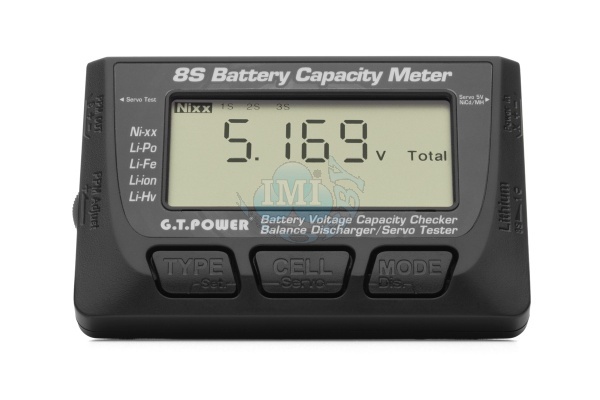

Merač napätia 1-8S Lixx a servotester multifunkčný

Tester LiPo akumulátorov 1-8S je multifunkčný merací prístroj umožňujúci testovanie stavu akumulátorových sád väčšiny hlavných modelárskych typov: Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Ďalej umožňuje vybíjanie s balansovaním a autonómne balansovanie lítiových sád pre vyrovnanie napätia jednotlivých článkov na rovnakú úroveň. V režime servotestera ho možno použiť na testovanie serv a elektronických regulátorov otáčok.

TESTOVANIE NAPÄTIA LITHIOVÝCH AKUMULÁTOROV (1-8S)

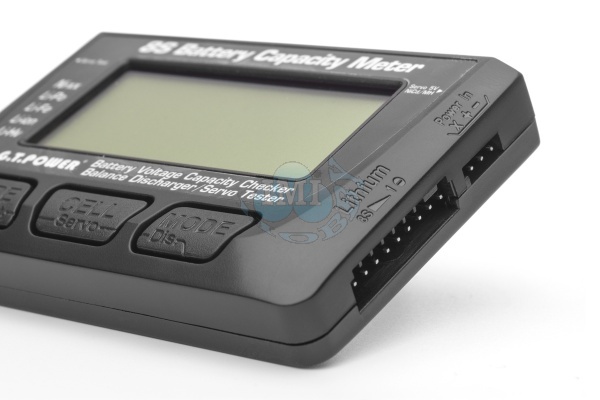

Zariadenie umožňuje meranie 2-8S lítiových akumulátorov (Li-Po, Li-ion, LiFe, LiHV) bez potreby ďalšieho dodatočného napájania. Na testovanie 1S akumulátorov je potrebné pripojiť 4čl. NiXX akumulátor alebo výstup UBEC stabilizátora 5 V do zásuvky NiCd/MH. Testovaný akumulátor sa pripája priamo (sady so servisnými konektormi JST-XH) alebo pomocou vhodného adaptéra.

Tester meria a zobrazuje:

celkové napätie akumulátora a zvyškovú kapacitu akumulátora (stav nabitia - orientačný údaj)
napätie a zvyškovú kapacitu jednotlivých článkov sady
napätie a kapacitu článku sady s najvyšším napätím
napätie a kapacitu článku sady s najnižším napätím
čísla článkov s najvyšším a najnižším napätím a rozdiel napätia medzi nimi

TESTOVANIE NAPÄTÍ NiCd A NiMH AKUMULÁTOROV (1-8 čl.)

Pri testovaní 4-8čl. NiCd a NiMH akumulátorov nie je potrebný dodatočný napájací zdroj. Pre testovanie NiCd a NiMH akumulátorov s menej ako 4 článkami je potrebné pripojiť 2-8S lítiový akumulátor.

Tester meria a zobrazuje:

celkové napätie akumulátora
VYBÍJAČ/BALANCER (2-8S)

Vybíjanie/balancovanie lítiových akumulátorov môže prebiehať v dvoch režimoch (prístroj sa napája z vybíjaného akumulátora):

Vybíjanie s balansovaním – tester vybíja pripojený lítiový akumulátor na vopred nastavené napätie (2,0-4,2 V/článok) pri súčasnom vyrovnávaní napätia jednotlivých článkov
Autonómne balansovanie – prístroj vybije články sady na úroveň článku s najnižším napätím

SERVOTESTER

Napájacie napätie pre funkciu servotestera je 5-6 V (štvorčlánkový akumulátor NiMH alebo NiCd, popr. výstup UBEC stabilizátora napájania 5 V). V prípade testovania elektronických regulátorov otáčok so stabilizátorom BEC nie je zvláštny napájací zdroj potrebný. Servotester generuje riadiace impulzy s úrovňou logickej „1“ 4,7-5,0 V (podľa napájacieho napätia 5-6 V). Podľa typu serva alebo regulátora môžete zvoliť opakovaciu frekvenciu impulzov signálu servotestera: 50Hz (pre analógové servá a bežné regulátory pre lietadlá, autá a lode) a pre digitálne servá a regulátory pre multikoptéry 60 Hz, 100 Hz, 125 Hz, 200 Hz, 3 .

Servotester má tri základné prevádzkové režimy:

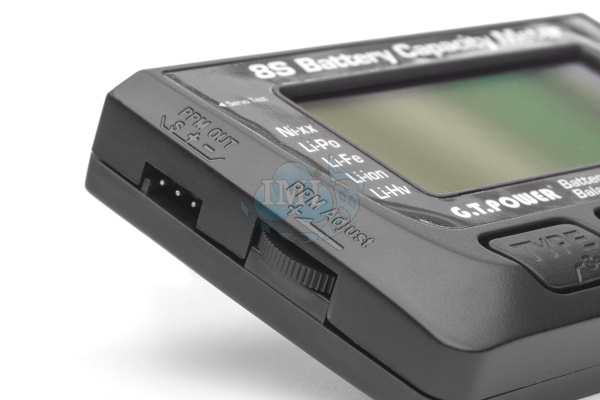

Ručné nastavenie polohy serva otočným gombíkom - rozsah šírok riadiacich impulzov v tomto režime je voliteľný na základný 1000-2000 µs alebo rozšírený 500-2 500 µs.
Automatický prebeh serva – v tomto režime servo automaticky prebieha v nastavenom rozsahu (základný 1000-2000 µs alebo rozšírený 500-2 500 µs) ručne nastaviteľnou rýchlosťou.
Nastavenie neutrálu: – v tomto prípade servotester poskytuje signál s pevnou šírkou impulzov 1500 µs.

Balenie obsahuje: Tester LiPo akumulátorov 1-8S, návod.
