Štrnásťkanálový telemetrický prijímač Futaba FASSTest-2.4GHz s portami S.BUS (až 26 kanálov - podľa vysielača) a S.BUS2 pre telemetrické senzory a ďalšie zariadenia. Napájanie 3,7-7,4 V, rozmery 37,0x50,2x15,9 mm, hmotnosť 20 g. senzory a ďalšie zariadenia. Diverzitné antény s puzdrami zlepšujúcimi smerovú charekteristiku, možnosť dvojprijímačovej prevádzky s rozdelením kanálov 1-12/13-24 a automatickým zálohovaním funkcie.
Štrnásťkanálový telemetrický prijímač Futaba prenosového systému FASSTest-2.4GHz s dvojicou diverzitných antén s plným dosahom. Je určený na všeobecné použitie vo väčších modeloch všetkých kategórií. Vďaka voliteľným kanálovým režimom a možnosti dvojprijímačovej prevádzky výborne poslúži aj v modeloch vyžadujúcich veľký počet kanálov – v takom prípade dvojica R7314SB poskytne až 26 klasických PWM kanálových výstupov alebo 24 PWM výstupov a 2+2 S.BUS+S.BUS2 sériové porty. Okrem toho je prijímač vybavený portom S.BUS2 pre obojsmernú komunikáciu umožňujúcu pripojenie S.BUS2 serva, telemetrických čidiel a ďalších kompatibilných zariadení. Prevádzkové stavy prijímača sú signalizované LED indikátorom.
Prenosový systém
Futaba FASSTest-2.4GHz s telemetriou pre lietajúce modely, režimy FASSTest 26CH/18CH/12CH.
Pamätajte, že v režime FASSTest 12CH s vysokou opakovacou frekvenciou je možné používať iba digitálne servá.
Napájanie
3,7-7,4 V (menovité napätie), prevádzkové 3,5-8,4 V – tj napr. 4-6 čl. NiMH, 1-2S LiPo/Li-ion, 2S LiFe, akumulátory, BEC stabilizátory napájanie v danom rozsahu napätia.
Anténa

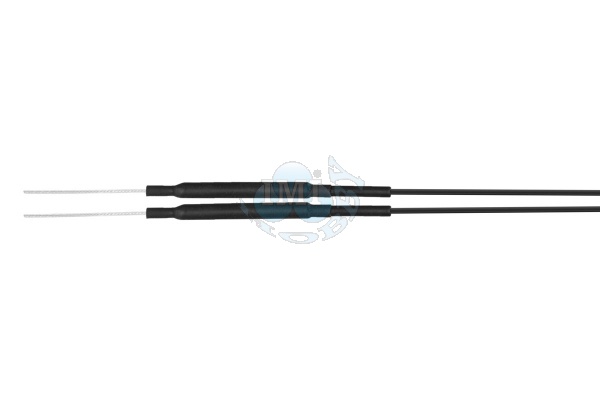

Prijímač je v záujme maximalizácie príjmu signálu bez ohľadu na vzájomnú polohu modelu a vysielača vybavený dvojicou diverzitných antén. Tie je potrebné v modeli upevniť so vzájomnou orientáciou 90 °. Antény sú vybavené púzdrami zlepšujúcimi smerové charakteristiky antén.
Výstupy prijímača, kanálové režimy
Prijímač je vybavený zdierkami pre štandardné konektory Futaba (s výstupkom), do ktorých je možné samozrejme zasúvať aj konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.
Kanálové výstupy (PWM/S.BUS): R7314SB umožňuje zmenu priradenia kanálov, ako ukazuje tabuľka nižšie dovoľujúca používať kombináciu klasických PWM výstupov a S.BUS výstupu alebo dvojprijímačovú prevádzku (vyžaduje použitie vysielača Futaba umožňujúceho dvojprijímačovú prevádzku), v ktorom sa môže dvojica R731 ponúknuť až 26 klasických PWM kanálov alebo 24 PWM výstupov a 2+2 S.BUS+S.BUS2 sériové výstupy, popr. ďalšia kombinácia s S.BUS/S.BUS2 portami a spínanými kanálmi DG1/DG2. Voľba kanálových režimov sa vykonáva pomocou tlačidla na prijímači v špeciálnom nastavovacom režime – v normálnom prevádzkovom režime nie je možné kanálové režimy zmeniť.
S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie S.BUS2 serv, gyroskopov a ďalších kompatibilných zariadení a pripojenie telemetrických senzorov Futaba, ktorých údaje je možné zobrazovať na vysielači.
EXT (Extra Voltage): Zásuvka umožňujúca meranie napätia externého (napr. pohonného) akumulátora pripojeného pomocou kábla CA-RVIN-700 (predáva sa zvlášť) v rozsahu 0-70 V.
Dvojprijímačová prevádzka s automatickým zálohovaním
Na prijímači je tiež možné aktivovať dvojprijímačový režim s automatickým zálohovaním, ktorý pri výpadku príjmu signálu jedného z prijímačov (dvojica R7314SB alebo jeden R7314SB a iný FASSTest S.BUS2 prijímač) automaticky zaistí prepnutie z hlavného prijímača na záložný (alebo naopak). Funkcia je v princípe rovnaká, ako pri zálohovacom systéme FDLS-1, ale zaobídete sa bez ďalšieho prídavného zariadenia.
Telemetria (len v systéme FASSTest)
R7314SB odovzdáva do vysielača údaje o napájacom napätí prijímača ao napätí meranom na vstupe EXT bez potreby pripojenia akýchkoľvek senzorov.
R7314SB umožňuje používanie všetkých telemetrických senzorov Futaba a ďalších čidiel kompatibilných so systémom zbernice S.BUS2 s obojsmernou komunikáciou.
Sada prijímača obsahuje: prijímač R7314SB, návod na obsluhu.
Čo je S.BUS2/S.BUS
S.BUS – Sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených do jediného výstupného portu S.BUS prijímača.
S.BUS2 – Sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (ako S.BUS) ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených do jediného výstupného/vstupného portu S.BUS2 prijímača. Okrem toho umožňuje pripájať telemetrické senzory a odovzdávať dáta z nich prostredníctvom prijímača na zobrazenie na vysielači; z niektorých S.BUS2 serv môže do vysielača odovzdávať informácie o prevádzkovom prúde, teplote alebo uhle výstupnej páky serva.
Na rozdiel od klasických RC súprav S.BUS(2) systém používa sériovú dátovú komunikáciu na prenášanie riadiacich signálov z prijímača do serv, gyra alebo iného zariadenia. Tieto dáta obsahujú povely ako „presuň servo kanála 3 do polohy 15 stupňov, presuň servo kanála 5 do polohy 30 stupňov“ pre viac zariadení. S.BUS(2) zariadenia vykonávajú iba povely prislúchajúce ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko serv k rovnakému signálovému káblu, a pritom je nastavovať a ovládať jednotlivo podľa potreby. Na to slúži identifikačný kód serva (ID). ID nájdete na nálepke na krabičke serva.
S.BUS2 servo je možné pripájať do S.BUS2 aj S.BUS portov prijímača. Jeho funkcia je daná nastavením kanálu do pamäte serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link – pre niektoré servá je možné kanál nastavovať len s pomocou vysielača).
S.BUS alebo S.BUS2 servo pripojené do kanálového výstupu klasického prijímača (PWM) funguje ako klasické servo. Jeho pohyb je daný signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenie programovateľných funkcií serva zostáva v platnosti.
Modulácia/Kódovanie FASSTest-2.4GHz
Počet kanálov 14
Funkcia Fail-safe, Telemetria, Dvojprijímačová prevádzka
Napájanie (menovité napätie) 4,8 V, 6 V, 7,2 V, 7.4V, 3,7 V, 6,6 V
Napájanie (prevádzkový rozsah) [V] 3.5 - 8.4
Dĺžka [mm] 37
Šírka [mm] 50.2
Výška [mm] 15.9
Hmotnosť [g] 20
Sériový výstup S-BUS, S-BUS2 |
