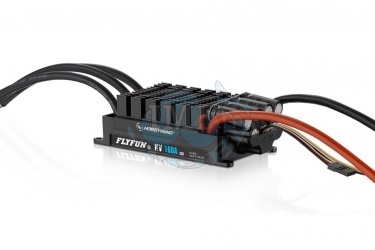

Regulátor striedavý 160A-HV-OPTO-V5

Nová generácia programovateľných mikroprocesorových regulátorov pre striedavé motory bez senzorov ( "brushless, sensorless") pre veľké a obrie rekreačné a športové modely lietadiel s napájaním z akumulátorov Li-poly / Li-ion / Li-Fe. Oproti predchádzajúcim generáciám regulátorov FLYFUN boli rozšírené možnosti programovania o rad funkcií, ktoré sa osvedčili u špičkových regulátorov radu Platinum. Konštrukcia regulátora kladie zreteľ na vysokú dlhodobú zaťažiteľnosť a odolnosť, aká je vyžadovaná v obrích modeloch. Výkonová časť regulátora je galvanicky oddelená od riadiacej elektroniky pre zaistenie vysokej odolnosti voči rušeniu pri vysokých prevádzkových prúdoch a vysokom napájacom napätí. Regulátor nie je vybavený stabilizátorom napájania pre prijímač a serva. Pre jednoduché nastavovanie regulátora slúžia špeciálne LED programovacie box Hobbywing, ktorý je dodávaný zvlášť.

POPIS A FUNKCIE REGULÁTORA

Regulátor vybavený vysokovýkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 72 MHz; je kompatibilný s väčšinou striedavých motorov.
Vhodný pre valnú väčšinu leteckých striedavých motorov s napájaním z akumulátorov 6-14S LiPo / Li-ion / LiFe.
Zvláštne stabilizátor napájania pre mikroprocesor pre veľkú odolnosť proti rušeniu a obmedzenie rizika straty kontroly.
Technológia optimalizovaného riadenia DEO (Driving Efficiency Optimization) významne zlepšuje odozvu plynu a účinnosť riadenia výkonového stupňa, znižuje teplotu regulátora.
Galvanicky oddelená výkonová časť pomocou metód optoelektronického členu.
Režimy rozbehu Normal / Mäkký / Veľmi mäkký sú vhodné pre normálnu vrtuľové lietadlá aj modely s dúchadlom.
Jednoduché programovanie a nastavovanie s pomocou vysielača alebo LED programovacieho boxu Hobbywing.
Zvláštne programovací kábel pre pripojenie regulátora k LED programovaciemu boxu užívateľovi umožňuje regulátor programovať kedykoľvek a kdekoľvek (podrobnosti viď návod na obsluhu LED programovacieho boxu Hobbywing).
Rad ochranných funkcií: ochrana pri štarte, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri nenormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžuje životnosť regulátora.
Kalibrácia rozsahu plynu pre dokonalé prispôsobenie riadiacemu signálu z vašej RC súpravy.

PROGRAMOVATEĽNÉ FUNKCIE

Typ brzdy: Brzda vypnutá, normálna brzda (s intenzitou brzdenia nastaviteľnou v 7 úrovniach), proporcionálne brzda (ovláda sa ovládačom plynu: 0-20% výchylky ovládača plynu zodpovedá 100-0% brzdy, 20-100% výchylky ovládača zodpovedá 0-100 % plynu).
Sila brzdy: Intenzita brzdenia je nastaviteľná od Úrovne 1 po Úroveň 7 pre režim "Normálny brzda".
Spôsob odpojenie motora: Mäkké vypnutie: Regulátor postupne zníži výkon na 50% plného výkonu počas 3 sekúnd po aktivácii napäťové ochrany. Tvrdé vypnutie: Motor je okamžite vypnutý.
Počet článkov LiPo: Odporúčame nastavovať ručne pre 100% spoľahlivú funkciu napäťové ochrany. Regulátor automaticky vypočíta počet článkov pripojeného akumulátora podľa pravidla "3,7 V na článok", ak zvolíte automatickú detekciu.
Napäťová ochrana: Hranica, napäťové ochrany je nastaviteľná v rozmedzí 2,8-3,8 V / článok; ochranu je tiež možné úplne vypnúť.
Rozbeh: Normálny rozbeh (okamžitý rozbeh), Mäkký rozbeh (s pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo menšie dúchadla), Veľmi mäkký rozbeh (s veľmi pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo dúchadla od 90 mm).
Časovanie: Nastaviteľné v rozmedzí 0-30 °.
Zmysel otáčania: Po smere hodinových ručičiek / Proti smeru hodinových ručičiek.
DEO voľnobežka: Túto funkciu je možné zapnúť alebo vypnúť; môže priniesť lepšie lineárnosť alebo plynulejšie odozvu plynu.
Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre s pomocou vysielača alebo LED programovacie karty.
