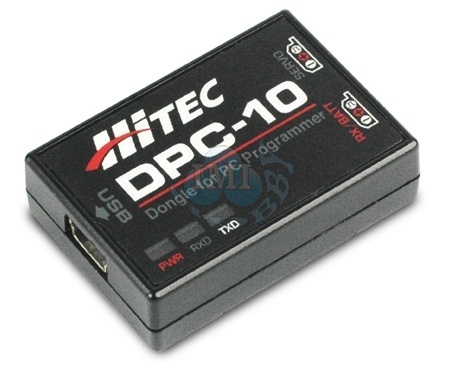

Servo tester a programátor striedav. serv HDPC-10

USB rozhraní – programátor a tester pro střídavá (brushless) serva Hitec. Díky využití monitoru počítače jako uživatelského rozhraní máte k dispozici nástroj pro programování a testování s komfortní obsluhou.

Inteligentní tester pro testování parametrů střídavých serv Hitec umožňuje testovat pohyb serva:

• Ruční nastavení polohy
• Automatický přeběh serva mezi koncovými polohami - plynulý
• Automatický přeběh serva mezi koncovými polohami – po krocích
• Kontrola poloh fail-safe

S pomocí DPC-10 je možné programovat následující funkce střídavých serv:

• FAIL SAFE vypnuto (On)/zapnuto (Off)
• Smysl otáčení
• Rychlost
• Střed, koncové body výchylek a nouzovou polohu fail-safe (umožňuje nastavit výchylku serva až 180°)
• Šířku pásma necitlivosti
• Měkký rozběh (chrání servo a mechanismus ovládání kormidla při zapínání palubní elektroniky)
• Ukládání a otvírání souborů s parametry
• Resetování serva na výchozí tovární nastavení

Programátor DPC-10 může pracovat ve dvou režimech – základním a RC. V obou případech je servo připojeno k DPC-10, ale liší se způsob napájení a ovládání při testování pohybu.

• Základní režim - umožňuje ovládat servo vaším počítačem. Servo je v tomto případě napájeno z přijímačového akumulátoru 6,0-7,4 V (5čl. NiMH, 2S LiPo/LiFe) zapojeného do DPC-10. Všechny parametry se nejprve nastaví v okně na obrazovce a následně nahrají do vašeho serva. Poté použijte PC a funkci servotesteru pro zkontrolování správnosti nastavení serva.
• RC režim - umožňuje nastavit parametry serva s pomocí PC a přitom jeho funkci přezkoušet „naživo“ s RC soupravou tak, jak budete skutečně ovládat model. Servo může být už vestavěno v modelu. V tomto případě do napájecího vstupu DPC-10 připojíte kanál přijímače, na který bude nastavované servo připojeno v modelu; přijímač bude napájen z modelu nebo z přijímačového akumulátoru 6,0-7,4 V (5čl. NiMH, 2S LiPo/LiFe). Servo nejprve naprogramujete stejně jako v Základním režimu, ale poté kliknutím na tlačítko „RC Mode“ předáte kontrolu nad servem vaší RC soupravě. Tj. pro programování musíte mít připojený počítač, ale kontrolu funkce serva provedete s vysílačem. Z RC režimu se můžete libovolně vracet na programování serva a zase zpět na testování s vysílačem.

Pro použití budete potřebovat:

• PC s operačním systémem Windows XP, Windows 7 nebo 8. POZOR: Obslužný software DPC-10 má dvě různé verze, podle toho, zda používáte 32bitový systém (Windows XP, 7 a 8) nebo 64bitový systém (Windows 7, 8 a 8.1). Obě verze najdete v sekci „Ke stažení“.
• Standardní 5-pinový mini-USB /USB 2.0 kabel (například kabel k externí čtečce paměťových karet, některým digitálním fotoaparátům nebo mobilním telefonům)
• Přijímačovou akumulátorovou sadu 6,0V 7,4 V (5čl. NiMH, 2S LiPo/LiFe)
• Pro použití RC režimu také váš vysílač a přijímač s odpovídajícím napájením (i vestavěný v modelu).

Sada programátoru obsahuje: programátor DPC-10, propojovací servokabel, návod.
