Multifunkčný servotester na testovanie chodu serv (nastaviteľný signál v rozmedzí 0,5-2,5 ms) ručne alebo automaticky, meranie rýchlosti, šírky pásma necitlivosti serv, meranie šírky impulzov servo signálu s dvojriadkovým LCD displejom. Napájanie 7,4-12V, stabilizovaný výstup pre napájanie testovaného serva 5V.

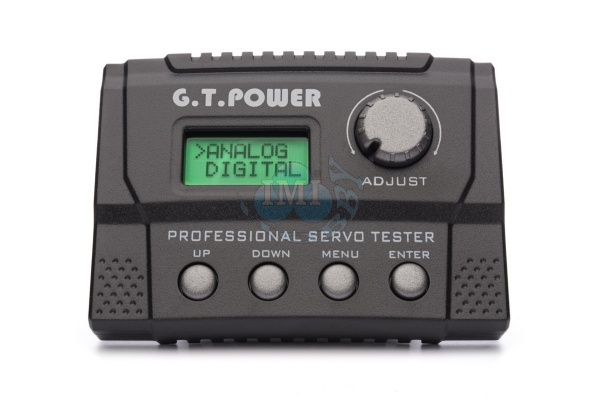

Profi servotester je možné používať na testovanie digitálnych aj analógových serv a meranie šírky riadiacich impulzov. Generuje riadiaci signál s impulzmi s úrovňou logickej „1“ 5,0V s opakovacou frekvenciou 50 Hz (pre analógové servá) alebo 100 Hz (pre digitálne servá). Na ovládanie prístroja slúžia štyri tlačidlá a otočný gombík; programové menu a namerané hodnoty sú zobrazované na dvojriadkovom LCD displeji. Profi servotester má sedem základných prevádzkových režimov:
Ručné nastavenie polohy serva pomocou otočného gombíka (rozsah šírky riadiacich impulzov základný 1 000-2 000 µs/rozšírený 500-2 500 µs). Túto funkciu môžete použiť na testovanie linearity pohybu serva a všeobecne jeho chodu. Môžete ju tiež použiť na testovanie elektronických regulátorov otáčok.
Automatické cyklické testovanie pohybu serva s nastaviteľným počtom cyklov, rozsahom výchylky a rýchlosťou prebehu. Táto funkcia predovšetkým slúži na testovanie dlhodobej životnosti serva.
Testovanie serva s tlačidlom prepínanými pevnými polohami 1 000, 1500 a 2 000 µs. Táto funkcia predovšetkým slúži na testovanie a mechanické nastavenie neutrálnej polohy kormidiel a testovanie presnosti návratu serva do stredovej polohy pri pohybe z oboch strán.
Meranie šírky pásma necitlivosti serva. Táto funkcia predovšetkým slúži na testovanie šírky pásma necitlivosti serva a stanovenie jeho skutočnej rozlišovacej schopnosti. Je užitočná aj v prípade, že potrebujete niekoľko serv reagujúcich presne rovnakým spôsobom – typicky napr. 2-4 serva CCPM dosky cykliky, viacnásobné serva ovládajúce rovnaké alebo párové kormidlá pri modeloch lietadiel (najmä pri extrémnych 3D s obrovskými výchylkami).
Meranie rýchlosti pohybu serva na výchylke 60°.
Automatické testovanie pohybu serva s nastaviteľným rozsahom výchylky a rýchlosťou prebehu. Táto funkcia predovšetkým slúži na testovanie plynulosti pohybu serva; zviditeľní napr. vady alebo prevádzkové opotrebenie odporovej dráhy potenciometra spätnej väzby (prejaví sa chvením alebo zášklby), mechanické poškodenie prevodov (chýbajúce zuby) a pod.
Meranie šírky riadiacich impulzov z vonkajšieho zdroja (napr. prijímača). Táto funkcia predovšetkým slúži na testovanie riadiacich impulzov na servo výstupoch z prijímača. Môžete merať šírku impulzov pri určitom nastavení vysielača a tiež testovať stabilitu šírky riadiacich impulzov (pokiaľ sa servo chveje, kmitá alebo driftuje bez toho, aby sa menila poloha ovládačov na vysielači) a pod.

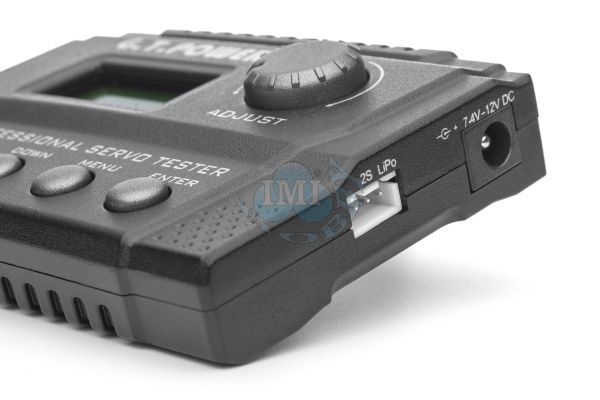

Pre napájanie servotestera slúžia zásuvky na pravom boku – buď zásuvka JST-XH pre pripojenie servisného konektora 2S LiPo akumulátora (7,4 V), alebo súosý konektor pre pripojenie akumulátora alebo sieťového zdroja s napätím 7,4-12 V. Napájacie napätie pre servo na výstupe servotestera (SIGNAL/OUT) je stabilizované na 5 V bez ohľadu na veľkosť napájacieho napätia prístroja.

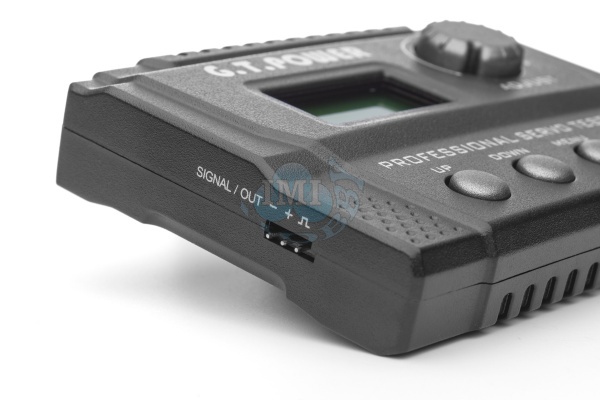

Testované servo sa pripája do zásuvky SIGNAL/OUT na ľavom boku. Do rovnakej zásuvky sa privádza riadiaci signál z vonkajšieho zdroja pri meraní šírky impulzov v režime „PW MODE“.

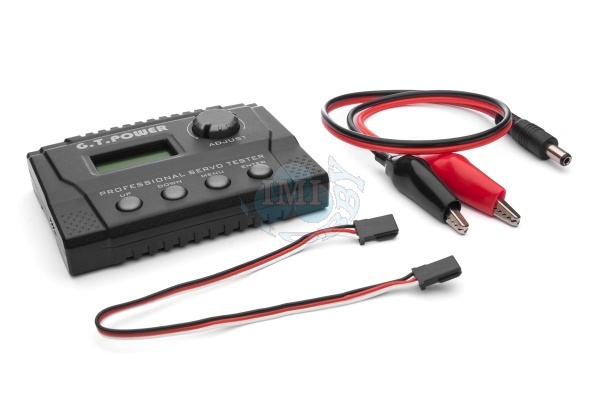

Balenie obsahuje: Profi servotester, napájací kábel so súosým konektorom a krokosvorkami, servokábel, návod.
Napájanie 7,4-12,0 V
Šírka signálového impulzu pre neutrál 1500 µs (1,5 ms)
Rozsah šírok signálových impulzov 500-2500 µs/1000-2000 µs
Rozmery 96,5x70,5x25 mm
Hmotnosť 67 g |
