Sada 3 vážiacich a 3 senzorových modulov na váženie modelov lietadiel/určovanie polohy ťažiska a meranie uhlov a veľkostí výchyliek. Bezdrôtové pripojenie cez Bluetooth 5.0 s aplikáciou RC Gears pre nastavenie modulu a zobrazenie meracích dát. Max. hmotnosť 20 kg na vážiaci modul, presnosť merania veľkosti výchiliek kormidla 0,1 mm.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Meradlo CGG-020

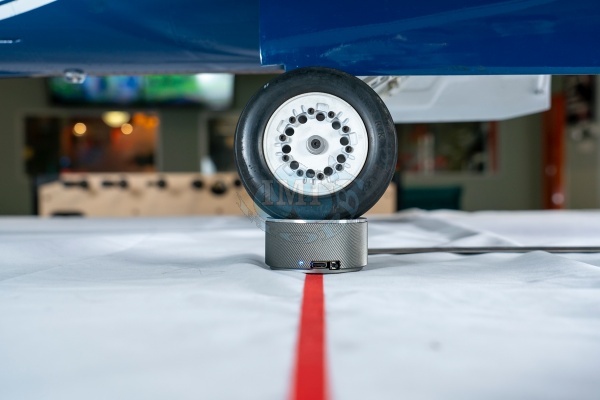

- CG Gauge SkyRC je zariadenie na váženie a určovanie polohy ťažiska modelov lietadiel. Funguje na rovnakom princípe ako zariadenie používané v skutočných lietadlách – vážiaci modul merajúci zaťaženie dopadajúce na jednotlivé kolesá je umiestnený pod kolesami podvozku. Aplikácia RC Gears na smartfóne pripojenom cez Bluetooth ku všetkým váhovým modulom potom zobrazí zaťaženie každého kolesa a celkovú hmotnosť modelu. Na základe tohto merania sa po zadaní rázvoru kolies a požadovanej polohy ťažiska zobrazí skutočná poloha ťažiska. Aplikácia tiež odporučí potrebnú hmotnosť dodatočného zaťaženia, ktoré sa má umiestniť na zvolené miesto.
- Súprava CG Gauge obsahuje tri váhové moduly, každý s maximálnou nosnosťou 20 kg (presnosť ±3 g). Každý modul je napájaný vstavanou batériou (na nabíjanie môžete použiť bežnú 5 V nabíjačku smartfónu s káblom USB Type-C).

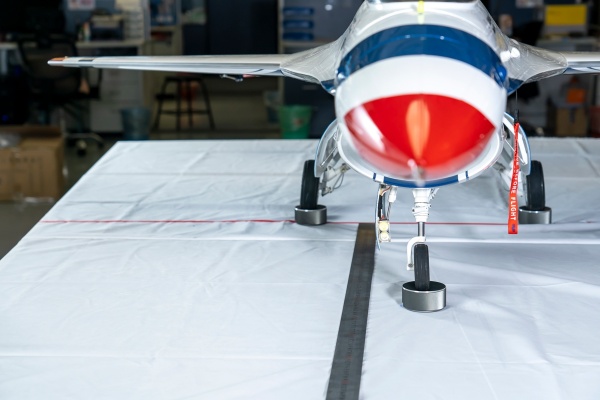

- Po zapnutí sa všetky moduly pripoja cez Bluetooth k smartfónu alebo tabletu (Android alebo iOS) pomocou aplikácie RC Gears, váhy sa vynulujú, vyberie sa, či má model podvozok trojkolky s nosom alebo chvostový podvozok, a potom sa jednotlivé kolesá modelu umiestnia na váhové moduly.
Upozornenie - na určenie polohy ťažiska musí byť model v horizontálnej polohe.

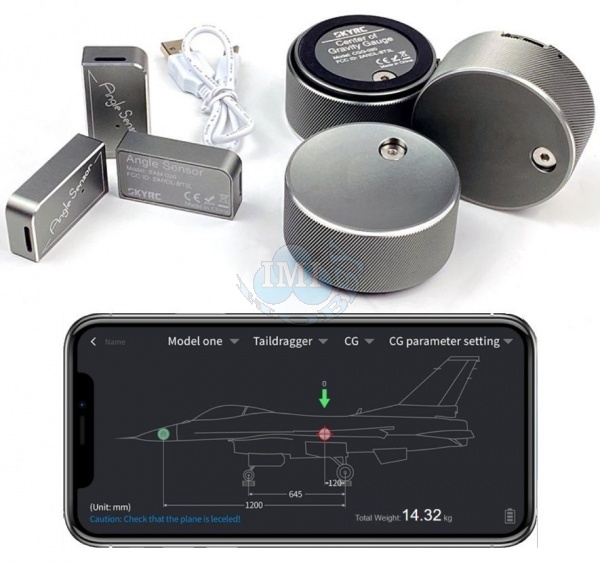

- Na základe špecifikovaného rázvoru, vzdialenosti ťažiska od osi hlavných kolies a vzdialenosti bodu zaťaženia od osi hlavných kolies potom aplikácia určí skutočnú polohu ťažiska a odporučí množstvo zaťaženia, ktoré sa má pridať (alebo odstrániť) vo zvolenom mieste

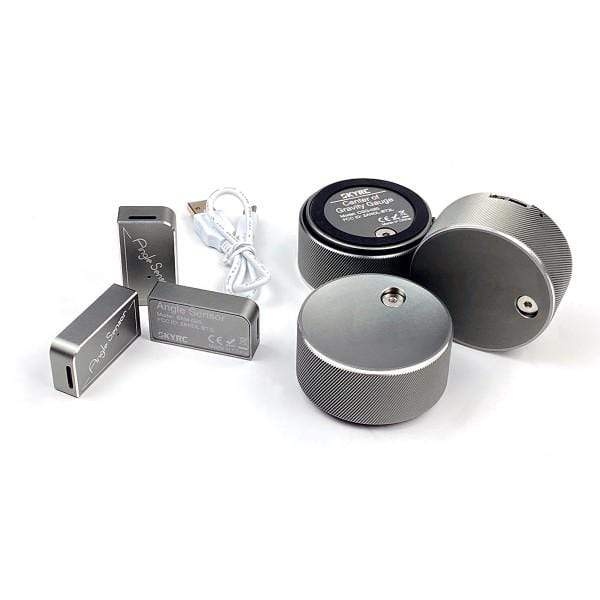

- Sada CG Gauge obsahuje: 3 váhové moduly, nabíjací kábel USB typu C, návod na obsluhu.
Meradlo CG
| Kŕmiť |
3,4-4,2 V (vstavané LiPo batérie) |
| Prevádzková spotreba |
menej ako 15 mA |
| Nabíjanie |
5 V/200-300 mA, USB-C |
| Max. kapacita |
20 kg/modul |
| Presnosť váženia |
±3 g |
| Rezolúcia |
1g |
| Rozmery (jeden modul) |
Ø66x33 mm |
| Hmotnosť (jeden modul) |
160g |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Uhlomer vychyliek SAM-020

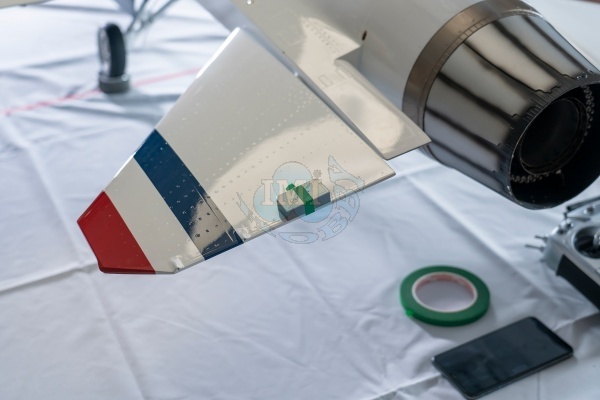

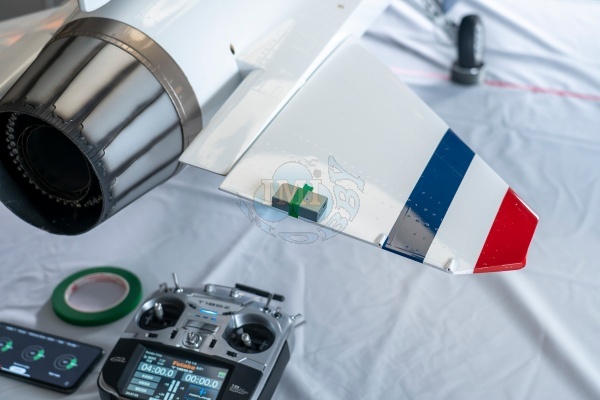

- Uhlomer SkyRC je zariadenie na meranie uhlov a veľkostí priehybov na modeloch lietadiel. Skladá sa z troch senzorových modulov schopných merať relatívne alebo absolútne uhly, ktoré sú pripevnené k koncovým hranám kormidiel alebo k iným požadovaným miestam modelu. Pomocou aplikácie RC Gears v smartfóne pripojenom cez Bluetooth ku všetkým modulom snímačov potom môžete merať veľkosti priehybov kormidla buď v uhloch v stupňoch, alebo ako vzdialenosti v mm.
- Balík Angle Gauge obsahuje tri moduly snímačov schopné merať uhly s presnosťou 0,2°/magnitúdy s presnosťou 0,1 mm. Každý modul je napájaný vstavanou batériou (na nabíjanie môžete použiť bežnú 5 V nabíjačku smartfónu s káblom USB Type-C).
- Po zapnutí sa všetky moduly pripoja cez Bluetooth k smartfónu alebo tabletu (Android alebo iOS) pomocou aplikácie RC Gears, zvolí sa režim merania (uhly/veľkosti priehybov) a metóda merania (absolútna, relatívna). V závislosti od zvolenej metódy merania môže napr. jeden z modulov slúžiť ako referencia a zvyšné dva budú merať uhly odvodené od polohy referenčného modulu (môže sa použiť aj na meranie uhla nábehu alebo odchýlky motora) atď. Môžete ľahko súčasne merať priehyby párových povrchov (krídelká, klapky, polovice výťahu) a presne ich nastaviť a zarovnať.
- Sada Angle Gauge obsahuje: 3 senzorové moduly, nabíjací kábel USB typu C, návod na obsluhu.
Uhlomer
| Kŕmiť |
3,4-4,2 V (vstavané LiPo batérie) |
| Prevádzková spotreba |
menej ako 10 mA |
| Nabíjanie |
5 V/200-300 mA, USB-C |
| Presnosť merania (uhlová) |
±0,2° |
| Presnosť merania (dĺžka) |
±0,1 mm |
| Rozmery (jeden modul) |
48,1x25,6x12,6 mm |
| Hmotnosť (jeden modul) |
25g |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
|
